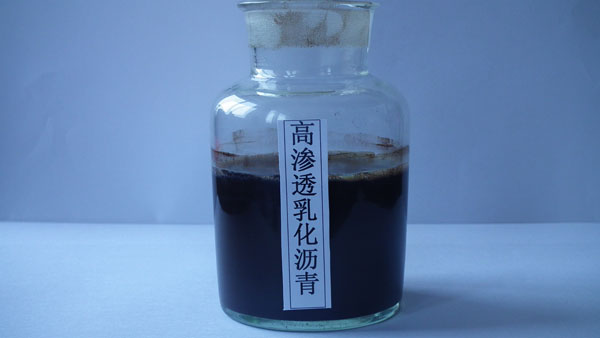

乳化瀝青中的瀝青含量（即固含量）是表征乳化瀝青性能最基本的指標(biāo)，軟化點(diǎn)、針入度、延度等物性指標(biāo)均是基于固含量獲得，因此乳化瀝青固含量測(cè)試方法非常重要，總體而言，現(xiàn)有的固含量測(cè)試方法主要有以下幾類：

1、乳化瀝青固含量測(cè)試直接加熱蒸發(fā)法

《公路工程瀝青及瀝青混合料試驗(yàn)規(guī)程》（JTG E20-2011）中規(guī)定的乳化瀝青蒸發(fā)殘留物含量試驗(yàn)方法（T0651-1993）是參照日本道路協(xié)會(huì)鋪裝試驗(yàn)方法制定。利用電爐、燃?xì)鉅t對(duì)乳化瀝青加熱，通過(guò)不斷攪拌防止局部老化，人工觀察確認(rèn)試樣中水分完全蒸發(fā)。

直接加熱法簡(jiǎn)單易行，但主觀影響大，試驗(yàn)過(guò)程中升溫速率、加熱溫度、加熱終止的控制，均缺乏標(biāo)準(zhǔn)。

2、乳化瀝青固含量測(cè)試蒸餾法

（1）ASTM D244蒸餾法（D6997-04 Standard Test Method for Distillation of Emulsified Asphalt）。乳化瀝青倒入特制的鋁合金容器中，在260℃的溫度下蒸餾15min（對(duì)于改性乳化瀝青，蒸餾溫度降為204℃），從而實(shí)現(xiàn)乳化瀝青中水與瀝青的分離。

（2）乳化瀝青固含量測(cè)試ASTM D244低溫減壓蒸餾法（D7403-09 Standard Test Method for Determination of Residue of Emulsified Asphalt by Low Temperature Vacuum Distillation）。該方法是在D244蒸餾法的基礎(chǔ)上對(duì)蒸餾設(shè)備進(jìn)行改裝，附加減壓裝置，在較低的溫度（135℃）條件下蒸餾60min。

3. 乳化瀝青固含量測(cè)試烘箱加熱蒸發(fā)法

（1）ASTM D244蒸發(fā)法（D6934-08 Standard Test Method for Residue by Evaporation of Emulsified Asphalt）將乳化瀝青放入163℃±2.8℃的烘箱中加熱2h，取出并徹底攪拌，在放入烘箱中加熱1h后取出，進(jìn)行殘留物的指標(biāo)測(cè)定。

（2）美國(guó)加利福尼亞州的方法是在118℃條件下保溫30min，然后升溫到138℃條件下保溫1.5h，攪拌，再在138℃條件下保溫1h，將獲得的殘留物。

4.乳化瀝青固含量測(cè)試儀

深圳市芬析儀器制造有限公司固含量快速檢測(cè)儀法：將適量的乳化瀝青傾倒于不粘的托盤(pán)中，取樣品2g以內(nèi)，設(shè)定135°全自動(dòng)模式，5分鐘左右即可完成。此方法快速、簡(jiǎn)單、準(zhǔn)確；與國(guó)際烘箱加熱法相比，其檢測(cè)結(jié)果與國(guó)標(biāo)烘箱法具有良好的一致性，具有可替代性，且檢測(cè)效率遠(yuǎn)遠(yuǎn)高于烘箱法；智能化操作，一般樣品只需幾分鐘即可完成測(cè)定。

5. 乳化瀝青固含量測(cè)試低溫蒸發(fā)法

（1）歐洲EN 13704-02低溫蒸發(fā)法（BS 2000-493:2002 Petroleum products - Bitumen and bituminous binders - Recovery of binder from bitumenemulsions by evaporation）：將適量的乳化瀝青傾倒于不粘的托盤(pán)中，先于室溫下放置24h±1h，然后置于50℃±2℃烘箱中再放置24h±1h，冷卻至室溫后移出托盤(pán)，再行測(cè)試其性能。

（2）美國(guó)AASHTO PP72-11低溫蒸發(fā)法（Recovering Residue from Emulsified Asphalt Using Low-Temperature Evaporative Techniques），提出兩種低溫蒸發(fā)方法，一種方法與歐洲EN 13704-02低溫蒸發(fā)法較為相似，區(qū)別在于：①它規(guī)定了不粘的托盤(pán)使用硅膠盤(pán)；②其低溫蒸發(fā)溫度和時(shí)間分別為：先是25℃，24h±1h，然后置于60℃，24h±1h；③冷至室溫的時(shí)間規(guī)定為1h。另一種方法是將樣品傾倒于硅膠盤(pán)后先行涂布均勻，然后在60℃的強(qiáng)制鼓風(fēng)烘箱中放置6h±15min，從烘箱中取出后使用玻璃或金屬棒緊貼試樣邊緣，使其在15min內(nèi)降至室溫。

（3）中石化行標(biāo)低溫蒸發(fā)法，將乳化瀝青樣品倒在硅膠盤(pán)內(nèi)，形成覆蓋率約1.5kg/m2至2.0kg/m2的乳化瀝青膜，將托盤(pán)連同盛有乳化瀝青試樣的硅膠盤(pán)一起置于已恒溫至25±2℃的強(qiáng)制鼓風(fēng)烘箱內(nèi)，保持24±1h，然后轉(zhuǎn)入已恒溫60℃±2℃的強(qiáng)制鼓風(fēng)烘箱內(nèi)，保持24±1h，從烘箱中取出后冷卻1h，然后將獲得的殘留物制成相關(guān)的試件測(cè)其性能指標(biāo)。

乳化瀝青固含量測(cè)試方法 http://m.gzdkhm.com/news850.html
